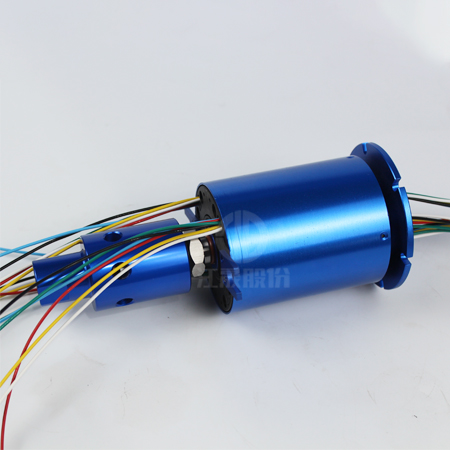

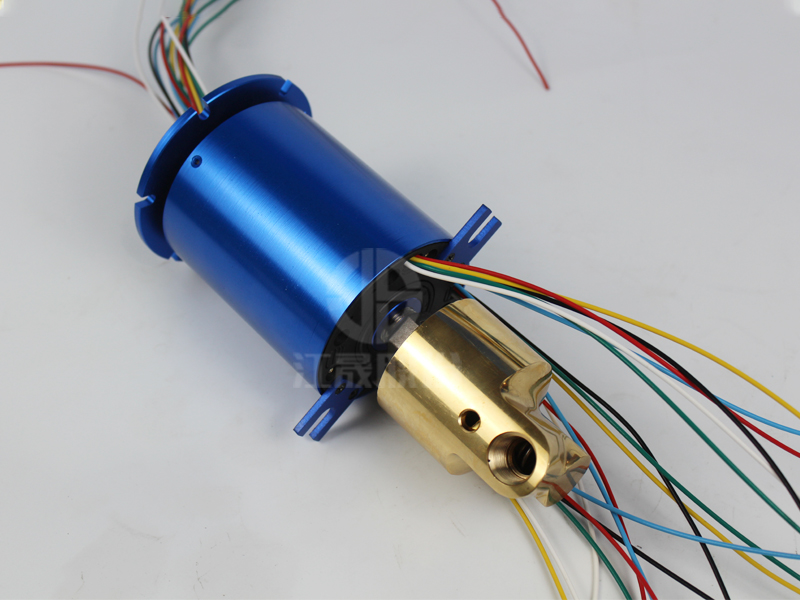

JSF78标准法兰式导电滑环

产品特点

  • 本产品可以实现更多的路数和更大的电流

  • 其接触材料采用贵金属+超硬镀金处理

  • 力矩小,运转稳定,寿命长,电阻波动小,接触电阻小,保证优良的传输性能

  • 通常用于定制各类敏感信号或者编码器信号


咨询热线:
0632-5659366
选型支持
浏览视频
公众号
技术参数表
口径
转速
压力
温度
介质

型号系列

外径mm

电流

环路数(线数)

JSF78

78

5A、10A、20A、26A

2-72

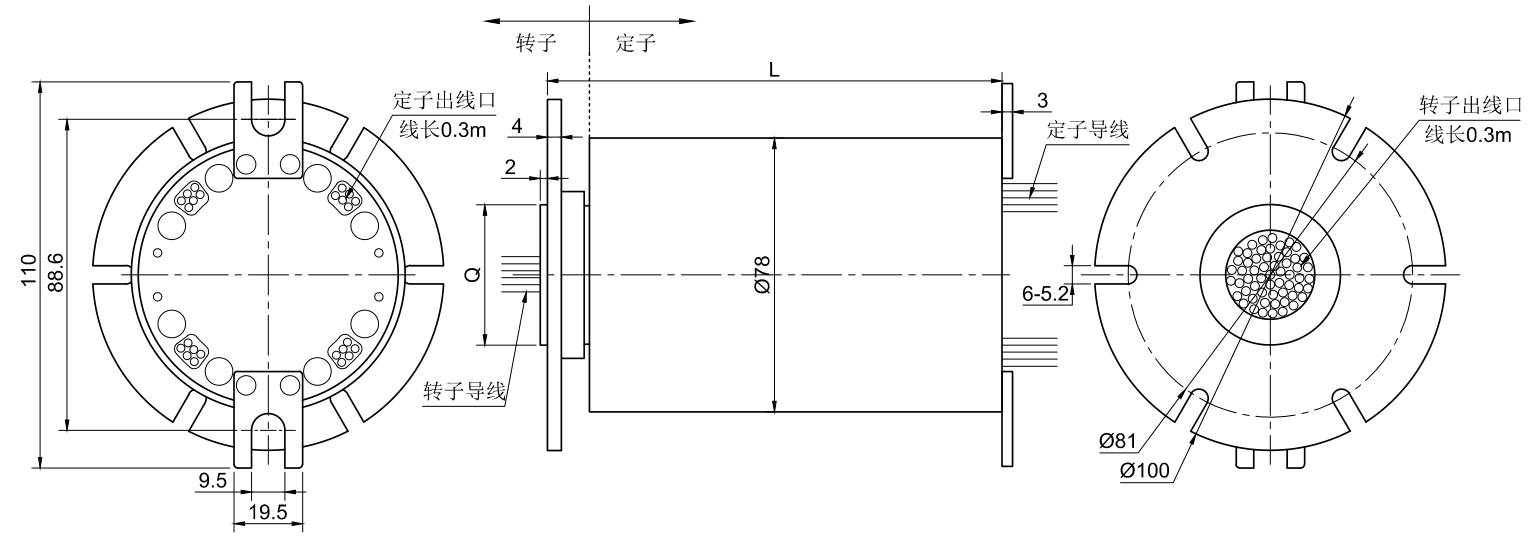

选型表


型号

长度Lmm

26A

20A

10A

5A

总环数

JSF78006-01

57.5



6


6

JSF78006-02

57.5


6



6

JSF78006-03

57.5

6




6

JSF78006-04

57.5




12

12

JSF78012-01

81.5



6

12

18

JSF78012-02

81.5


6


12

18

JSF78012-03

81.5

6



12

18

JSF78012-04

81.5



12


12

JSF78012-05

81.5


12



12

JSF78012-06

81.5

12




12

JSF78012-07

81.5




24

24

JSF78018-01

105.5



6

24

30

JSF78018-02

105.5


6


24

30

JSF78018-03

105.5

6



24

30

JSF78018-04

105.5



12

12

24

JSF78018-05

105.5


12


12

24

JSF78018-06

105.5

12



12

24

JSF78018-07

105.5



18


18

JSF78018-08

105.5


18



18

JSF78018-09

105.5

16




18

JSF78018-10

105.5




36

36

JSF78024-01

129.5



6

36

42

JSF78024-02

129.5


6


36

42

JSF78024-03

129.5

6



36

42

JSF78024-04

129.5



12

24

36

JSF78024-05

129.5


12


24

36

JSF78024-06

129.5

12



24

36

JSF78024-07

129.5



18

12

34

JSF78024-08

129.5


15


12

27

JSF78024-09

129.5



24


24

JSF78024-10

129.5


24



24

JSF78024-11

129.5

20




20

JSF78024-12

129.5




48

48

JSF78030-01

153.5



6

48

54

JSF78030-02

153.5


6


48

54

JSF78030-03

153.5

6



48

54

JSF78030-04

153.5



12

36

48

JSF78030-05

153.5


12


36

48

JSF78030-06

153.5

12



36

48

JSF78030-07

153.5



18

24

42

JSF78030-08

153.5


18


24

42

JSF78030-09

153.5

18



24

42

JSF78030-10

153.5



24

12

36

JSF78030-11

153.5


24


12

36

JSF78030-12

153.5

20



12

36

JSF78030-13

153.5




60

60

JSF78036-01

177.5



6

60

66

JSF78036-02

177.5


6


60

66

JSF78036-03

177.5

6



60

66

JSF78036-04

177.5



12

48

60

JSF78036-05

177.5


12


48

60

JSF78036-06

177.5




72

72

注:1、电流大小和环路数并不局限于表中所列,可以任意匹配,具体可咨询江晟技术客服。

2、理论上可并线使用从而使载流量电流叠加,但必须使用同一规格导线且线长相同,否则会导致电流不均烧坏产品,并线使用前请咨询江晟技术服务。

技术参数

电气技术指标

电流

功率环

信号环

额定电压

0-440VAC/DC

0-220VAC/DC

绝缘电阻

≥500MΩ/1000VDC;

≥500MΩ/500VDC;

绝缘强度

≥1000VAC@50Hz60s

≥500VAC@50Hz60s

动态电阻变化值

≤0.01Ω

≤0.01Ω

导线规格

1mm²/10A,2mm²/20A,3mm²/26A,全铜镀锡导线

0.35mm²镀银铁氟龙线

导线长度

标准长度0.3米(可据客户要求做任意长度)

机械技术指标

产品等级

VC(通用级)

VD(工业级)

VH(高端级)

工作寿命

5000万转

8000万转

1.2亿转

额定转速

300RPM

800RPM

1500RPM

接触材料

银合金

镀金

金合金

工作温度

-30℃~80℃

工作湿度

0~85% RH

整体结构材料

工程塑料/铝合金

工程塑料/铝合金

铝合金

防护等级

IP54
