首页 >> 导电滑环系列 >> JSD微型帽式导电滑环系列 >> JS2Q78-16集成式组合滑环

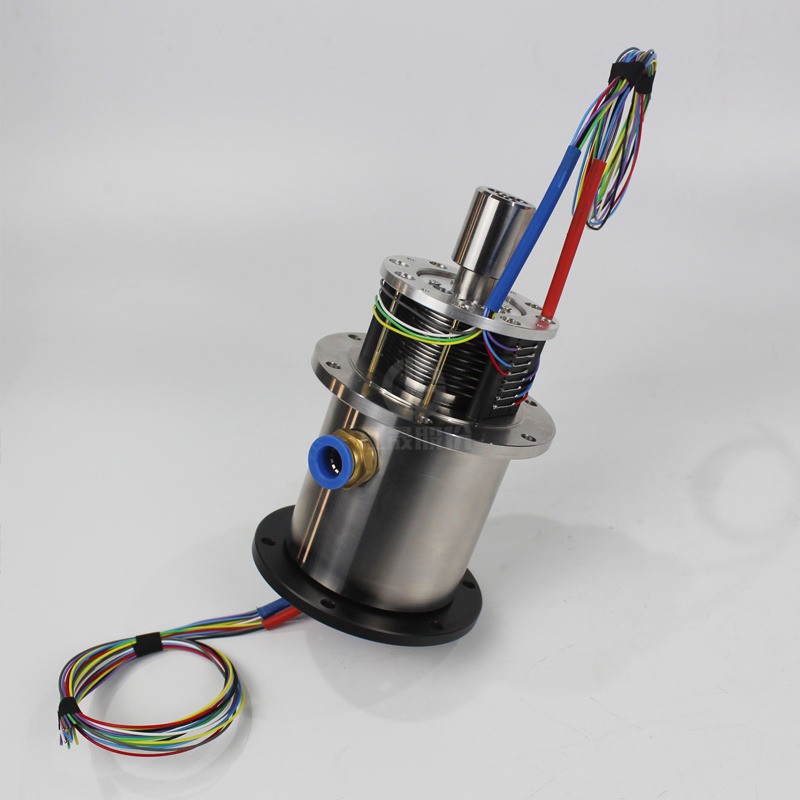

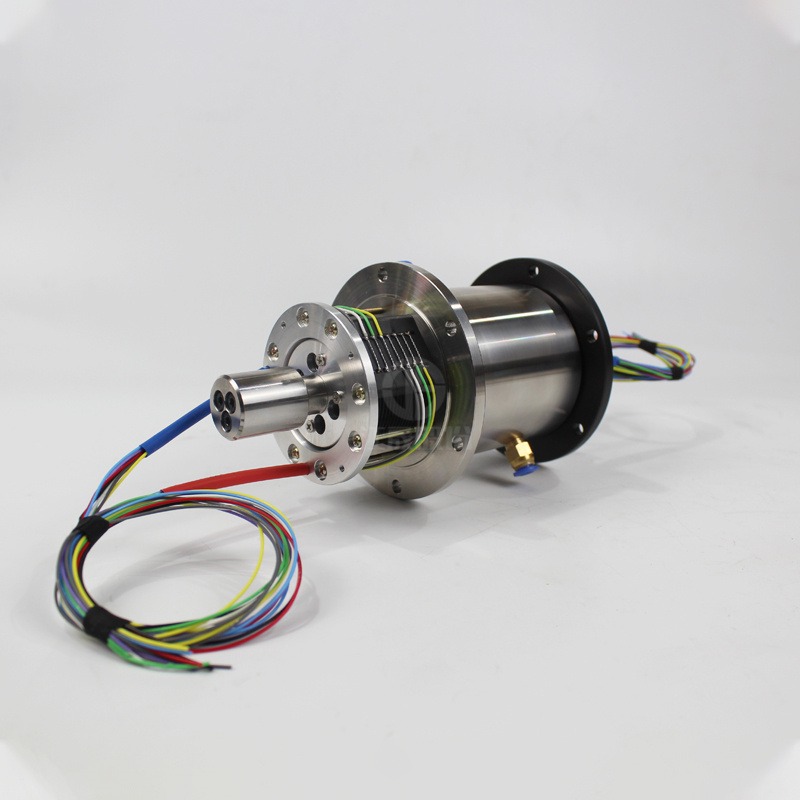

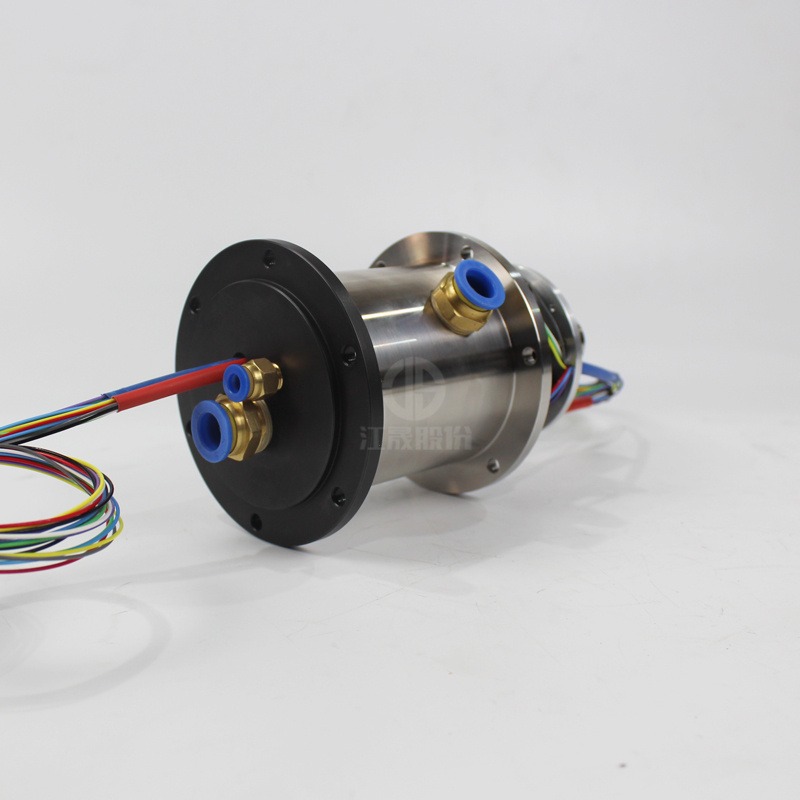

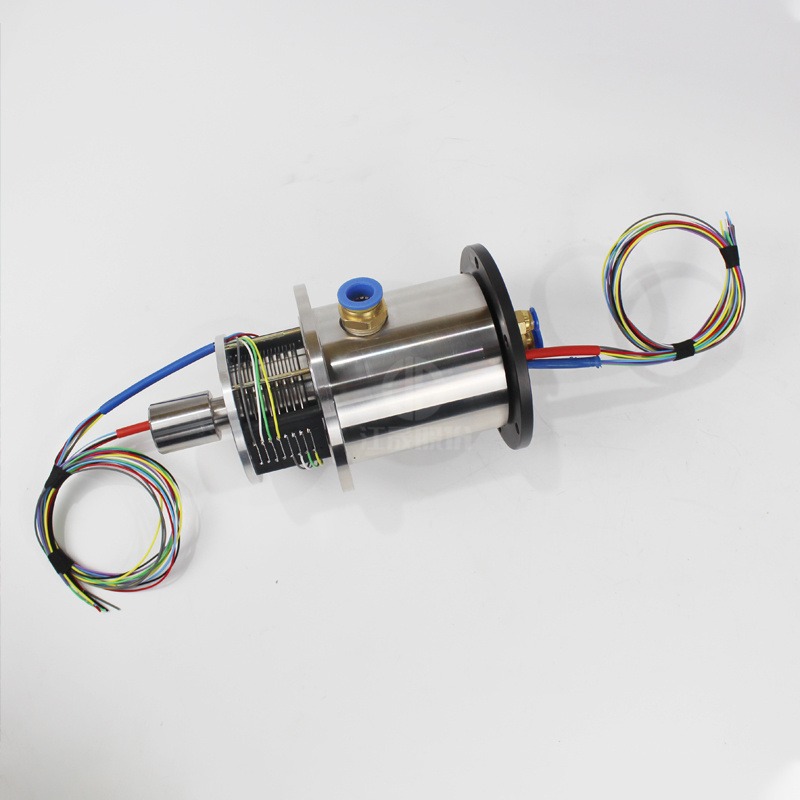

  • JS2Q78-16集成式组合滑环

  • JS2Q78-16集成式组合滑环

    JS2Q78-16是1路气1路液16路电信号的高度集成式组合滑环，主要用于传输精密信号、微弱电流、大电流、高压水、压缩空气、蒸汽、真空等多种气体液体；

    • 0.00
      0.00
商品描述

JS2Q78-16是1路气1路液16路电信号的高度集成式组合滑环，主要用于传输精密信号、微弱电流、大电流、高压水、压缩空气、蒸汽、真空等多种气体液体；

技术参数表

口径
6

转速
30000r/min

压力
100bar

温度
95

介质
液压油水






特点

l 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等，应用于工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等。

l 可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等；

l 体积小，重量轻，扭矩小，寿命长

l 标准接口有G1/8"，G3/8"、G1/4"、G1/2"、M5等

l 采用先进的银合金簇刷式多点接触，在极低的摩擦力下保证接触可靠

l 安装法兰尺寸可根据客户要求任意匹配

l 可根据客户要求定制气液管径大小

l 可基于标准型号定制电路数和电流电压


电气技术指标

电流

5A

额定电压

0-380VAC/DC

绝缘电阻

≥1000MΩ/500VDC；

绝缘强度

≥800VAC@50Hz60s

动态电阻变化值

≤0.01Ω

导线规格

0.35mm²镀银铁氟龙

导线长度

标准长度0.3米（可据客户要求做任意长度）

气环技术参数

通路数

1路气1路水

通径

气路12mm，水路4mm

接口

RC1/2，RC1/8

压力

气路0-1.2MPa，水路0-25MPa

机械技术指标

额定转速

100RPM

工作温度

-30℃~80℃

整体结构材料

不锈钢/铝合金

防护等级

IP65
