首页 >> 导电滑环系列 >> JSF标准法兰式导电滑环系列 >> 转子法兰导电滑环集电环

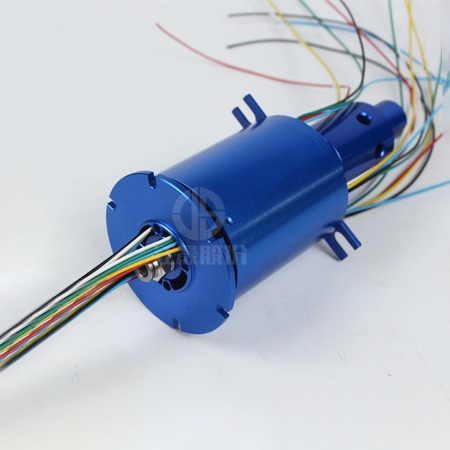

  • 转子法兰导电滑环集电环

  • 转子法兰导电滑环集电环

    法兰式导电滑环是中心无孔法兰式安装的导电滑环的统称，

    主要用于传输精密信号、微弱电流、大电流、高电压；


    • 0.00
      0.00
商品描述

法兰式导电滑环是中心无孔法兰式安装的导电滑环的统称，

主要用于传输精密信号、微弱电流、大电流、高电压；


技术参数表

口径
12

转速
30000r/min

压力
100bar

温度
95

介质
液压油水





型号系列

外径mm

电流

环路数（线数）

JSF54

54

3A、5A

2-72

JSF78

78

5A、10A、20A、26A

2-72

注：法兰尺寸大小可根据客户要求定制。


选型表

型号

长度Lmm

环路数

电流电压

JSF54A002

30.6

2

电流3A,电压110V

JSF54A004

33.6

4


JSF54A006

36.6

6


JSF54A008

39.6

8


JSF54A012

45.6

12


JSF54A018

54.6

18


JSF54A024

63.6

24


JSF54A030

72.6

30


JSF54A036

81.6

36


JSF54A042

90.6

42


JSF54A048

99.6

48


JSF54A054

108.6

54


JSF54A060

117.6

60


JSF54A066

126.6

66


JSF54A072

135.6

72


JSF54002

31.5

2

电流5A,电压380V

JSF54004

35.9

4


JSF54006

40.3

6


JSF54008

44.7

8


JSF54012

53.5

12


JSF54018

66.7

18


JSF54024

79.9

24


JSF54030

93.1

30


JSF54036

106.3

36


JSF54042

119.5

42


JSF54048

132.7

48


注：电流大小和环路数并不局限于表中所列，可以任意匹配，具体可咨询江晟客服。
