首页 >> 导电滑环系列 >> JST标准过孔式导电滑环系列 >> 过孔式大电流导电滑环

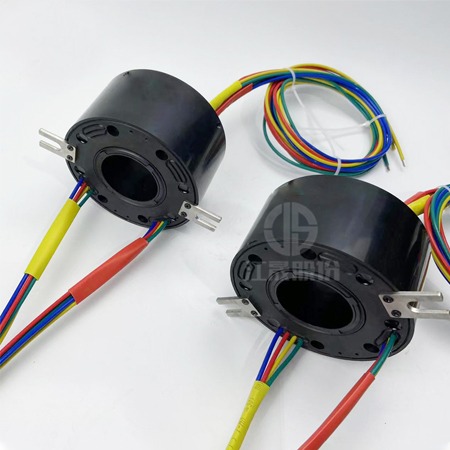

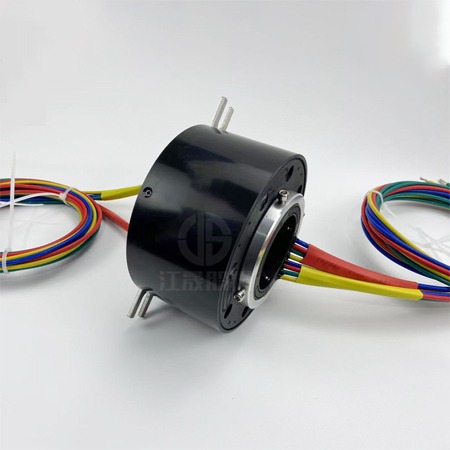

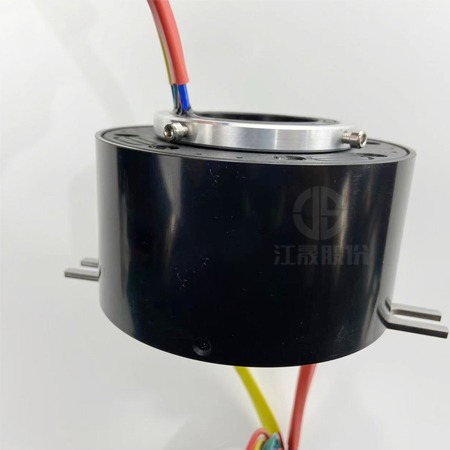

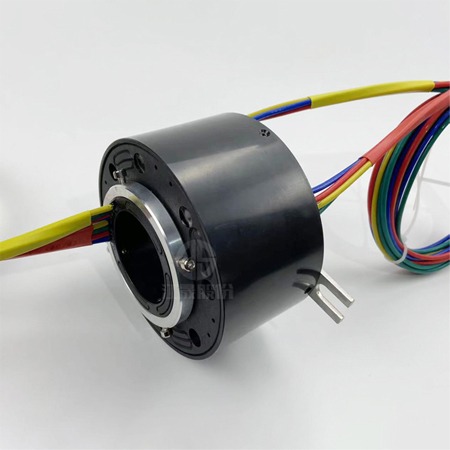

  • 过孔式大电流导电滑环

  • 过孔式大电流导电滑环

    产品特点

    • 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠

    • 过孔直径从5mm到300mm可选

    • 电流从2A到1000A，电压从0~300VAC/VDC，可定制单路1000A

    • 线路数(环数)从单路到300路，全面满足您的不同传动方案

    • 外壳采用金属材料或工程塑料，更好的保护作用

    • 一体化结构设计，安装方便



    • 0.00
      0.00
商品描述

产品特点

  • 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠

  • 过孔直径从5mm到300mm可选

  • 电流从2A到1000A，电压从0~300VAC/VDC，可定制单路1000A

  • 线路数(环数)从单路到300路，全面满足您的不同传动方案

  • 外壳采用金属材料或工程塑料，更好的保护作用

  • 一体化结构设计，安装方便



技术参数表

口径
8

转速
30000r/min

压力
100bar

温度
95

介质
液压油水

技术规格参数

电气技术指标

电流

5A

3A

额定电压

0-380VAC/DC

0-110VAC/DC

绝缘电阻

≥500MΩ/500VDC；

≥200MΩ/250VDC；

绝缘强度

≥500VAC@50Hz60s

≥250VAC@50Hz60s

动态电阻变化值

≤0.01Ω

≤0.01Ω

导线规格

0.35mm²镀银铁氟龙

0.2mm²镀银铁氟龙

导线长度

标准长度0.3米（可据客户要求做任意长度）

气环技术参数

通径

4mm

接口

外径4mm、5mmPU气管直接

压力

0-1.1MPa

机械技术指标

产品等级

VC(通用级)

VD（工业级）

VH（级）

工作寿命

4000万转

8000万转

1.2亿转

额定转速

300RPM

800RPM

1500RPM

接触材料

银合金

镀金

金合金

工作温度

-30℃~80℃

工作湿度

0~85% RH

整体结构材料

工程塑料/铝合金

工程塑料/铝合金

铝合金

防护等级

IP54

选型表
