首页 >> 导电滑环系列 >> JST标准过孔式导电滑环系列 >> 360度旋转过孔导电滑环

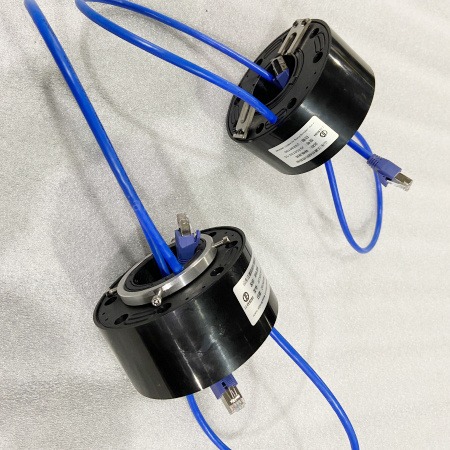

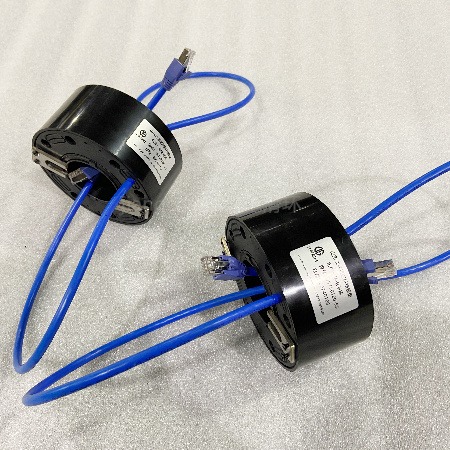

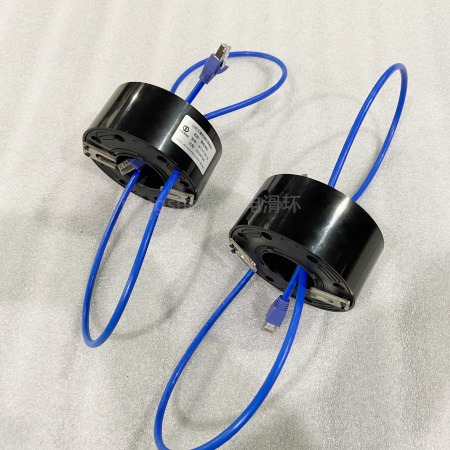

  • 360度旋转过孔导电滑环

  • 360度旋转过孔导电滑环

    产品特点

    • 长时间高速旋转稳定可靠

    • 采用进口高品质精密轴承

    • 360°（不间断）旋转通电，不绕线


    • 0.00
      0.00
商品描述

产品特点

  • 长时间高速旋转稳定可靠

  • 采用进口高品质精密轴承

  • 360°（不间断）旋转通电，不绕线


技术参数表

口径
8

转速
30000r/min

压力
100bar

温度
95

介质
液压油水

技术规格参数

电气技术指标

电流

5A

3A

额定电压

0-380VAC/DC

0-110VAC/DC

绝缘电阻

≥500MΩ/500VDC；

≥200MΩ/250VDC；

绝缘强度

≥500VAC@50Hz60s

≥250VAC@50Hz60s

动态电阻变化值

≤0.01Ω

≤0.01Ω

导线规格

0.35mm²镀银铁氟龙

0.2mm²镀银铁氟龙

导线长度

标准长度0.3米（可据客户要求做任意长度）

气环技术参数

通径

4mm

接口

外径4mm、5mmPU气管直接

压力

0-1.1MPa

机械技术指标

产品等级

VC(通用级)

VD（工业级）

VH（高端级）

工作寿命

4000万转

8000万转

1.2亿转

额定转速

300RPM

800RPM

1500RPM

接触材料

银合金

镀金

金合金

工作温度

-30℃~80℃

工作湿度

0~85% RH

整体结构材料

工程塑料/铝合金

工程塑料/铝合金

铝合金

防护等级

IP54

型号规格
