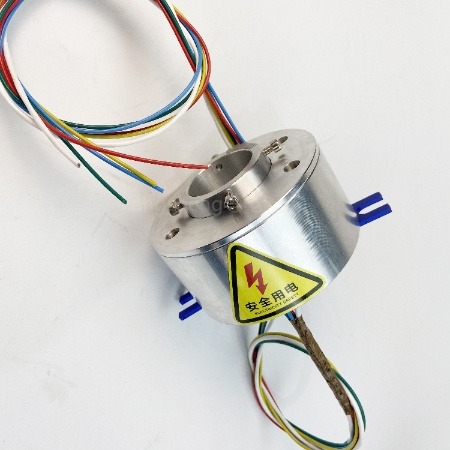

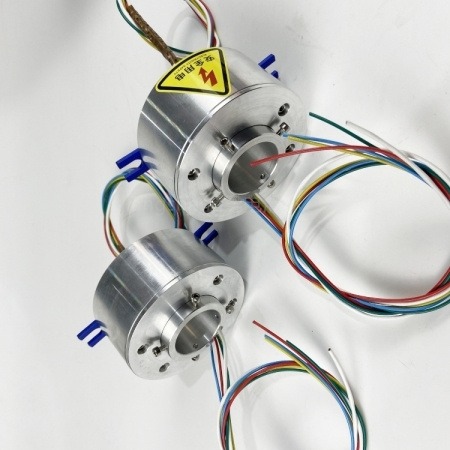

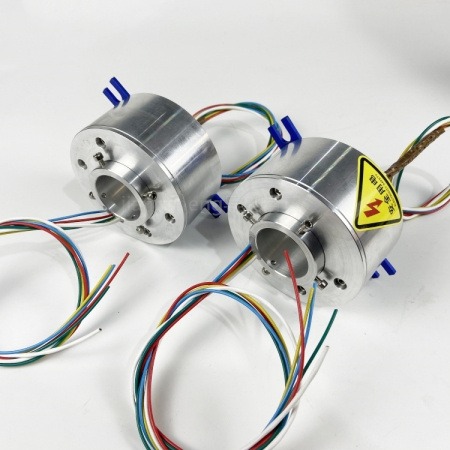

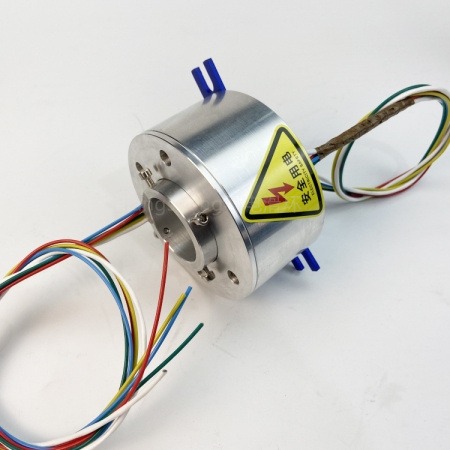

  • 空心轴导电滑环

  • 空心轴导电滑环

    特点

    • 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠

    • 过孔直径从5mm到300mm可选

    • 电流从2A到1000A，电压从0~300VAC/VDC，可定制单路1000A

    • 线路数(环数)从单路到300路，全面满足您的不同传动方案

    • 外壳采用金属材料或工程塑料，更好的保护作用

    • 一体化结构设计，安装方便


    • 0.00
      0.00
商品描述

特点

  • 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠

  • 过孔直径从5mm到300mm可选

  • 电流从2A到1000A，电压从0~300VAC/VDC，可定制单路1000A

  • 线路数(环数)从单路到300路，全面满足您的不同传动方案

  • 外壳采用金属材料或工程塑料，更好的保护作用

  • 一体化结构设计，安装方便


技术参数表

口径
8

转速
30000r/min

压力
100bar

温度
95

介质
液压油水

  • 技术规格参数

  • 电气技术指标

    电流

    5A

    3A

    额定电压

    0-380VAC/DC

    0-110VAC/DC

    绝缘电阻

    ≥500MΩ/500VDC；

    ≥200MΩ/250VDC；

    绝缘强度

    ≥500VAC@50Hz60s

    ≥250VAC@50Hz60s

    动态电阻变化值

    ≤0.01Ω

    ≤0.01Ω

    导线规格

    0.35mm²镀银铁氟龙

    0.2mm²镀银铁氟龙

    导线长度

    标准长度0.3米（可据客户要求做任意长度）

    气环技术参数

    通径

    4mm

    接口

    外径4mm、5mmPU气管直接

    压力

    0-1.1MPa

    机械技术指标

    产品等级

    VC(通用级)

    VD（工业级）

    VH（级）

    工作寿命

    4000万转

    8000万转

    1.2亿转

    额定转速

    300RPM

    800RPM

    1500RPM

    接触材料

    银合金

    镀金

    金合金

    工作温度

    -30℃~80℃

    工作湿度

    0~85% RH

    整体结构材料

    工程塑料/铝合金

    工程塑料/铝合金

    铝合金

    防护等级

    IP54

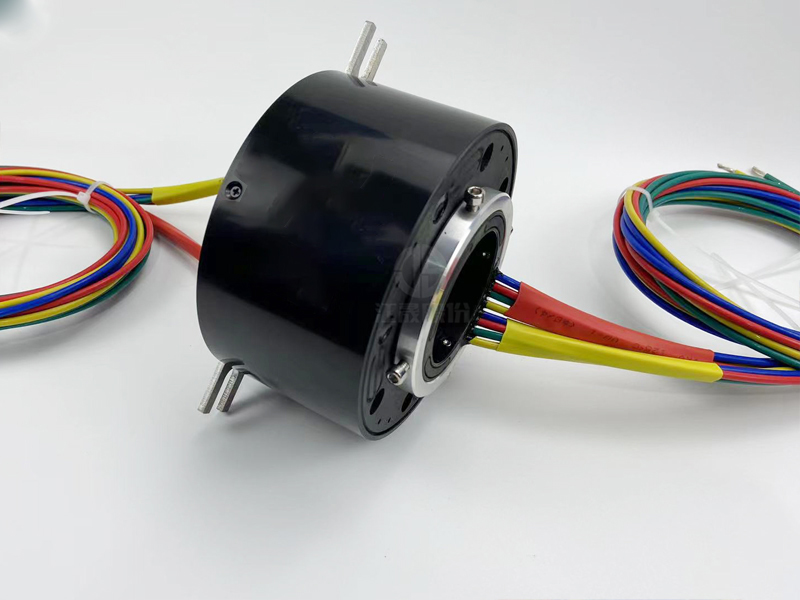

  • X1.jpg
